Программа для обработки отсканированных карт

Читатель по имени Дмитрий Яценко поделился собственной разработкой — компьютерной программой, предназначенной для выравнивания отсканированных карт. Для этого также можно воспользоваться и автоматическим выравниванием в фотошопе, но кому-то может пригодиться и эта программка.

Комментарий от Дмитрия:

Эта программа предназначена для обработки отсканированных наборов карт для печати.

При сканировании карты часто сдвигаются и поворачиваются. Это не проблема, если вырезать ножницами, по одной карте. А с использованием фоторезака или острым ножом под линейку — весьма неудобно.И с рубашкой тяжело совместить.

Разумеестся, прога не лучше Фотошопа — просто позволяет обойтись без него.

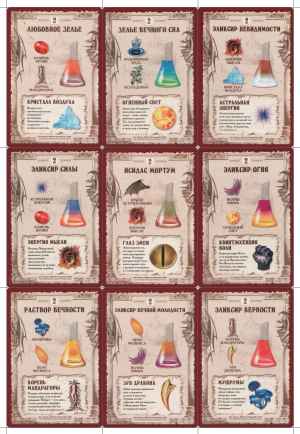

Вот сильно сжатые исходное изображение и результат.



Недостатки CardArrange:

1. "все вручную" — указать размеры и выделить карты.

2. Нет масштабирования

3. Непонятность "цифрового" интерфейса (под себя делалось).

Достоинства:

1. Компактность и работа без инсталяции.

2. Результат — готовая картинка с исправленными рамками и линиями разреза.

3. Сохранение параметров для всех обработанных сканов (INI-файлы) отдельной кнопкой и при сохранении результата. При повторном открытии картинки INI-файл загрузится автоматически.

Способ работы:

1. Загружаем отсканированное изображение (JPG или BMP).

2. Поводив курсором над картинкой (координаты видны справа внизу) определяем и вводим:

— размеры карты (Size X, Size Y);

— поля слева (Delta X) и сверху (Delta Y);

— число карт по горизонтали и вертикали.

3. Нажимаем кнопку 'Reset Grid' — при этом в таблице подготавливаются примерные позиции карт.

4. По одной выбираем в таблице карты — на картинке они обозначаются мерцающей рамкой, смотрим на рамку и кликая мышью на панели управления по кнопкам перемещения и поворота рамки (или набирая цифры вручную) наводим рамку на нужную карту. Шаг сдвига и угол поворота настраиваются.

Примечание: рамка НЕ управляется мышью — она сдвигается при клике на кнопки-стрелки.

5. Если надо — выбираем цвет рамки.

6. Переходим на закладку Result — там видна обработанная картинка.

7. Сохраняем. В качестве выходного формата сделан PNG. Кроме изображения, рядом с исходным файлом записывается INI-файл с параметрами каждого изображения. При повторном редактировании этот INI-файл загружается автоматически.

Для последующих однообразных изображений размеры и параметры рамки можно не менять.

В любой момент (но лучше после выделения всех карт) можно посмотреть, как будут располагаться карты.

Если толщина рамки больше 0 — по периметру поверх каждой карты выводится рамка. Цвет рамки выбирается вручную, на исходном изображении. Это позволяет подретушировать плохо отсканированные или потрепанные края.

Отступы по краям — для удобства печати и последующего разрезания.

Скачать программу CardArrange (zip, 0.7 Mb)
